構造特征：常綠喬木，樹高25~30m，直徑0.6m以上；本屬約100中，分布于東南亞及太平洋地區，常從巴布亞新幾內亞和所羅門群島進口，為主要的商品材，巴布亞新幾內亞根據木材顏色常將該屬分為紅橄欖核灰橄欖兩類。

木材材性：呈黃紅色，光澤好，紋理交錯，結構細膩、均勻，耐腐性好，收縮小;刨、鋸加工容易，砂光，涂裝，膠粘及握釘性好，產品穩定性好。

構造特征：常綠喬木，高約30~45m，直徑1.0m，厚約0.5cm，質硬脆，易塊狀剝離。外皮灰黑色，具不愧則淺龜裂，一小片狀脫落。內皮紫紅色，斷面見白色弦向帶，斜削面呈紫、白相間的斑馬紋。

木材材性：具金色光澤。紋理直至淺交錯；結構細而勻；重量、強度中等；干縮大。加工容易，切面光滑；熱彎、油漆、染色、膠黏性能好；略難釘釘，握釘力強。略耐腐。不容易變形。加工粉塵對黏膜有刺激。

構造特征：常綠喬木，高約40m，直徑0.6~1.5m，原木常見脆心。材表常留有淡黃色樹液。本屬約有100種，分布于東南亞、南太平洋、馬達加斯加和南美洲等地區，主要從馬來西亞、巴布亞新幾內亞、印尼進口，量大。

木材材性：光澤強；花紋美麗。紋理交錯；導管粗獷，做產品立體感整體效果較強，穩定性中等;握釘力強,結構粗；重量和強度中等；硬度略高；干縮大。

構造特征：大喬木，高達25~35m，直徑1.0~2.5m，樹皮，厚0.5~0.8cm，質較軟，易塊狀剝落。外皮灰褐色；易小片狀脫落而殘留淺凹坑；細點狀皮孔密集。內皮深紅褐色；纖維發達，易入黨長條。

木材材性：硅石，刀具易鈍；時有波紋和光澤，無味。木質結構細膩，色差小，紋理直，少疤節表面潤澤；抗腐蝕、強度高、韌性好、握釘力強、氣干密度為0.48kg/立方厘米，抗彎強度適中。

構造特征：常綠喬木，高達40m，直徑達0.6-1.5m，本屬共7種，分布于東南亞及巴布亞新幾內亞等地；該種主要從巴布亞新幾內亞進口，量較大。樹皮薄，質軟、內皮易撕成紙皮狀，石細胞呈白色帶狀；軸向薄壁織輪界狀，木材具金色光澤，具油性感。

木材材性：具金色光澤，具油性感，略具樟腦香氣和甜味，紋理直，結構細而勻，質輕輕，強度低，干縮?。患庸と菀祝忻婀饣?，彎曲、拋光、油漆、膠漆性能好。

構造特征：大喬木，高達35米或更高；幼枝具暗褐色皮孔，樹皮呈鱗片狀開裂。葉互生，葉軸和葉柄圓柱形，無毛，長15-60厘米或更長。木材系散孔材。心邊材區分明顯至略明顯；心材新鮮面粉紅色。

木材材性：木紋交錯，有時有波狀紋理，在四開鋸法加工的木材紋理外形成獨特的魚卵形黑色斑紋；疏松度中等，光澤度高；邊材淡黃色，心材淡紅色或暗紅褐色。

構造特征：大喬木，高可達20~25m，直徑約1.0m；常具板根。本屬15種，非洲11種，主要分布于西非和中非。常從剛果及喀麥隆等地區進口，小批量。心邊材區別明顯。

木材材性：具光澤；有油性。 紋理直；結構細而勻；質重硬；強度高；干縮甚大。加工性能性能良好，熱處理后旋切質量高；砂光、握釘、膠黏性能好。略耐腐。干燥速度中等，略有翹曲和開裂。氣干密度0.8g/cm3。

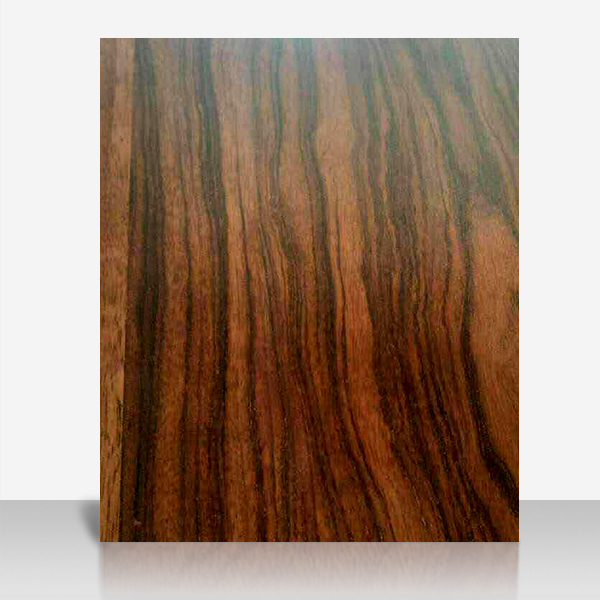

構造特征：烏金木屬大喬木，高約45m；直徑可達1.0m以上；具板根；材表具有淺溝槽。分布于西非地區。心材漆黑色或黑褐色；與邊材區別明顯。邊材紅褐色。生長輪不明顯。管孔放大鏡下僅可見 ；散生；數少；略小。

木材材性：烏金木木材具光澤；無特殊氣味和滋味；紋理直或略交錯；結構細而勻；木材甚重；干縮不大，干縮率從生材至爐干徑向6.2%，弦向7.8%。

構造特征：大喬木，高達35m，直徑達1.6m。樹皮厚1.0~3.0,質略硬，不易剝離，外皮灰白色至灰褐色，具規則的縱裂，呈小片狀脫落。內皮淺紫紅色，韌皮纖維略發達。

木材材性：具光澤。紋理交錯，結構細均勻；重量、硬度、強度均中等，干縮小、刨、鋸加工容易，切面略起毛，砂光、油漆、膠黏及釘釘性能好，不耐腐，，易遭白蟻。干燥略有開裂。具微酸性，易腐朽金屬，據屑對皮膚有刺激性。

構造特征：大喬木，高30M以上，直徑可達1.5M，具寬板根。本屬30種，分布于世界熱帶，該種主要從中非和西非的喀麥隆。加蓬，剛果進口，量大。

木材材性：具光澤：有微弱香氣。紋理直至交錯；機構中；重量中至重；硬度，強度及干縮性能均中等。加工性能良好；膠黏、握釘性能良好。很耐腐。干燥慢，無缺陷。鋸屑對呼吸道有刺激性。氣干密度0.67-0.82g/CM3。
